概述：
今天给各人介绍基于TSMaster的UDS诊断刷写流程 ８鞒讨匾治问渲谩⑺⑿戳鞒塘讲棵。
一、根基参数配置
Basic parameter configuration
1、新建工程

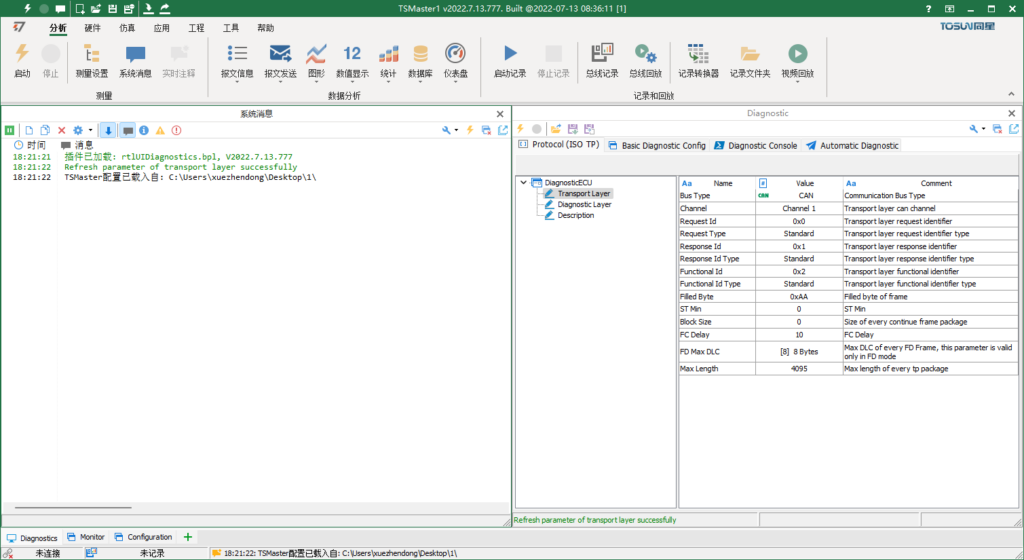

打开TSMaster软件，选择创建新工程-诊断-UDS诊断，而后选择一个新工作目录，创建一个新文件夹，点击选择之后进入到TSMaster工程文件中。
2、CAN通路设置

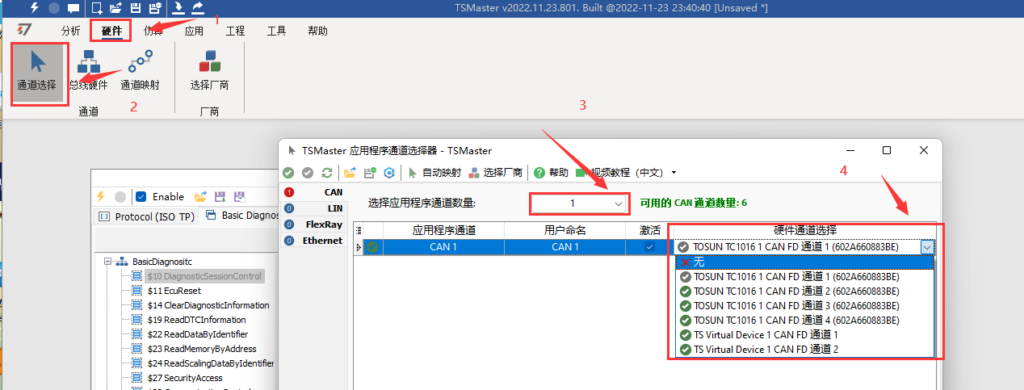

如下图所示，电极最上方硬件、通路选择设置一下CAN通路：点击总线硬件、配置波特率。配置通路一为1000kbps，通路二为500kbps。
3、新建UDS诊断 ？
打开或者新建一个uds诊断 ？。

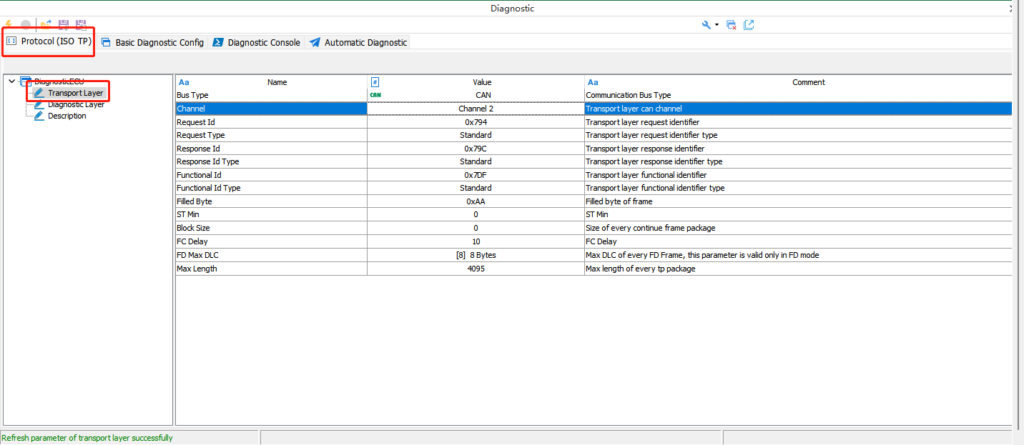

设置诊断根基参数，Protocal的Transport Layer，通路选择channel 2。

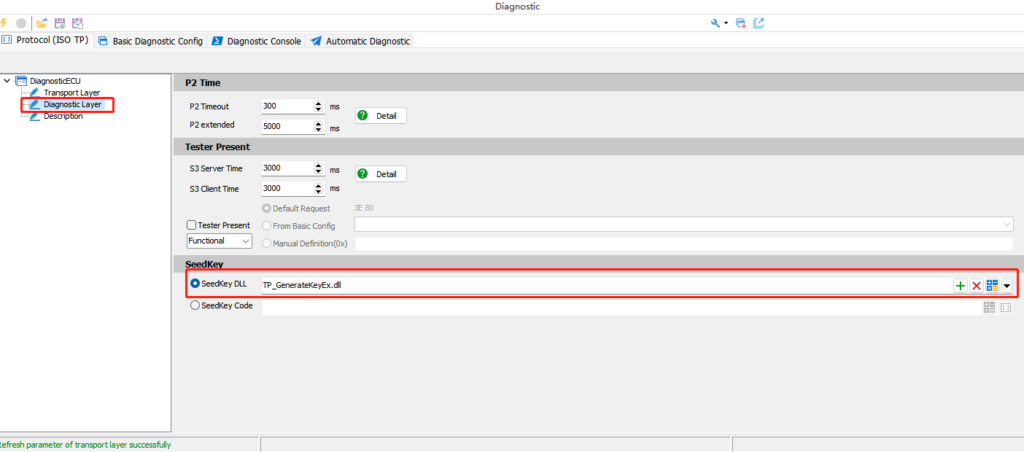

设置Diagnostic layer参数。将安全算法的dll导入。
二、刷写流程教程
Scrub process
1、进入扩大会话

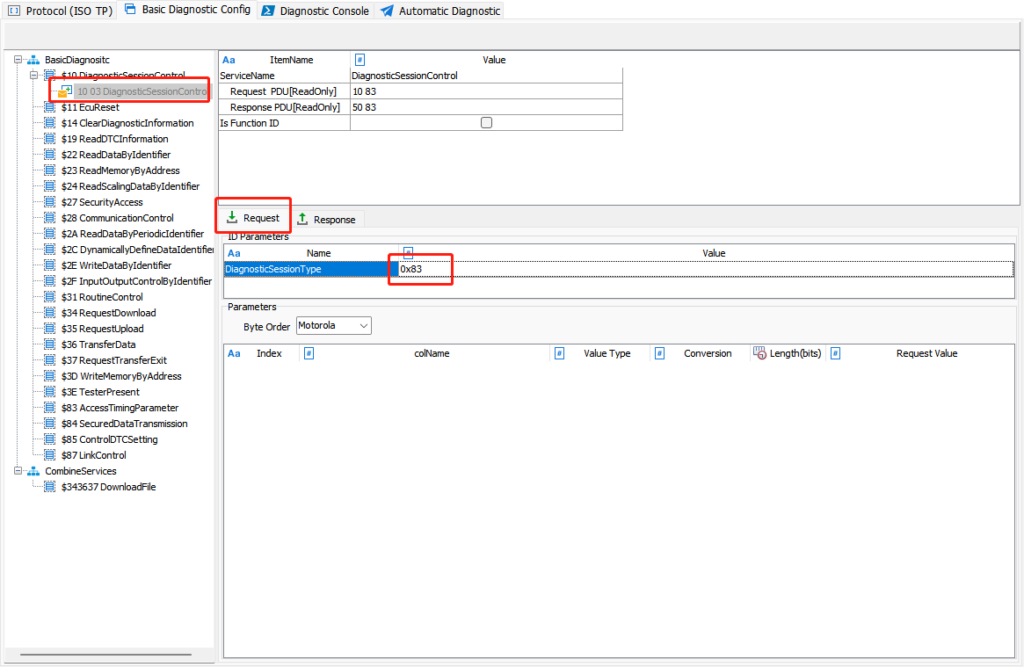

移步至“Basic Diagnostic Config”选项卡，对照配置文件，对10服务点右键，增长新服务。
双击新建的服务，批改回话类型为83。
2、创建BT刷写作为

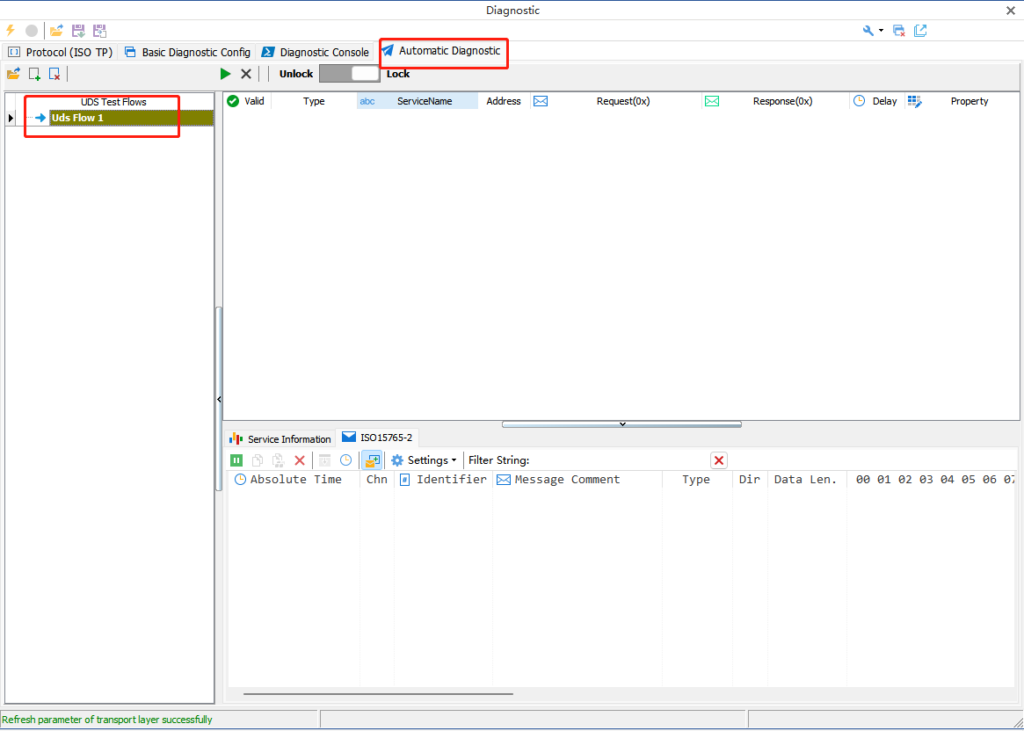

来到“Automatic Diagnostic”，在左侧空缺区域右键，而后选“add a new uds flow”。

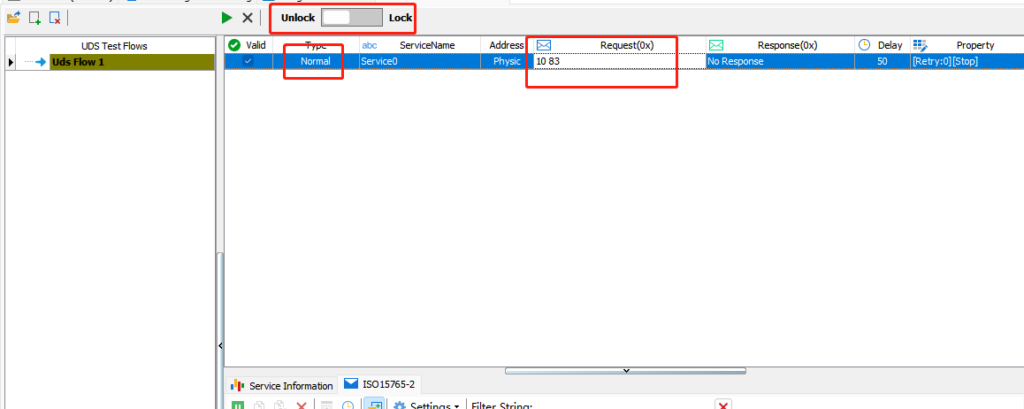

切换至“unlock”，而后在方框所示区域右键，顺次选“Add new test step”、“Normol”，凭据公司刷写流程，选择是用职能ID还是物理ID，在“Request(0x)”一栏下写10 83 ；凭据配置文件顺次在“Basic Diagnostic Config”中配置服务以及在“Automatic Diagnostic”中配置刷写流程。

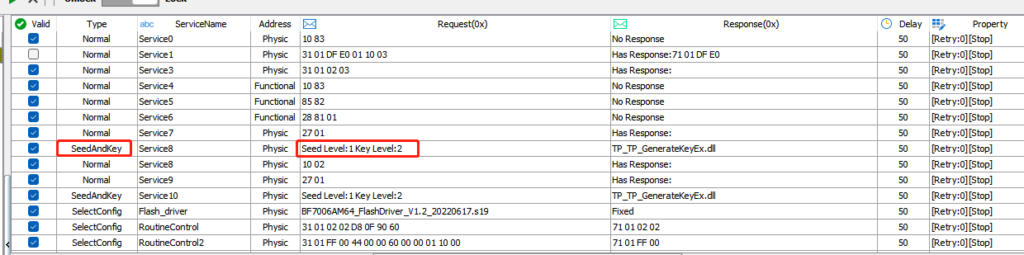

进入编程会话之后，凭据配置文件流程，必要通过安全算法来解锁，增长作为时不要选Select Config，要选Seed&Key ；而后凭据相应规范，选择对应的level。
3、加载待刷写文件

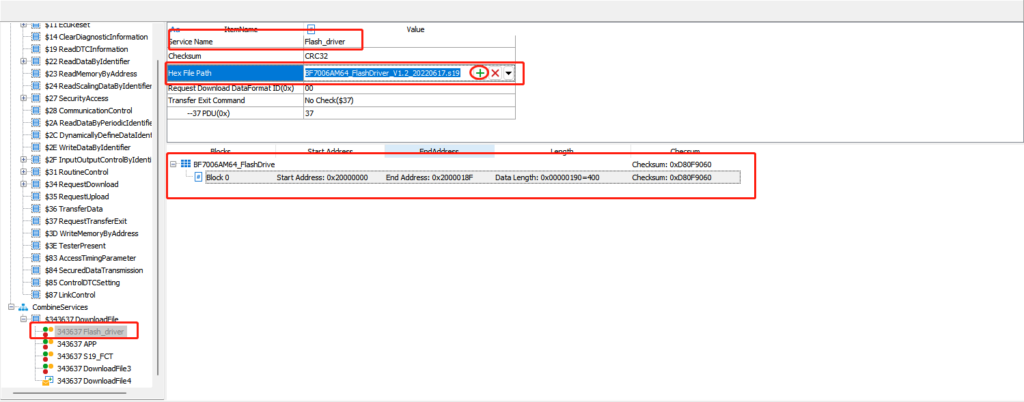

在“Basic Diagnostic Config”选项卡，创建服务，在“Service Name”中批改想要的名字，点击+号选中想要烧录的文件之后，下方会显示出了文件中的数据区，以及每个数据区的参数信息，TSMaster会全自动地把这所有全数刷写进去，之后会得到两个沉要信息，待刷写数据的地址、待刷写数据的长度。
4、手动配置擦除服务

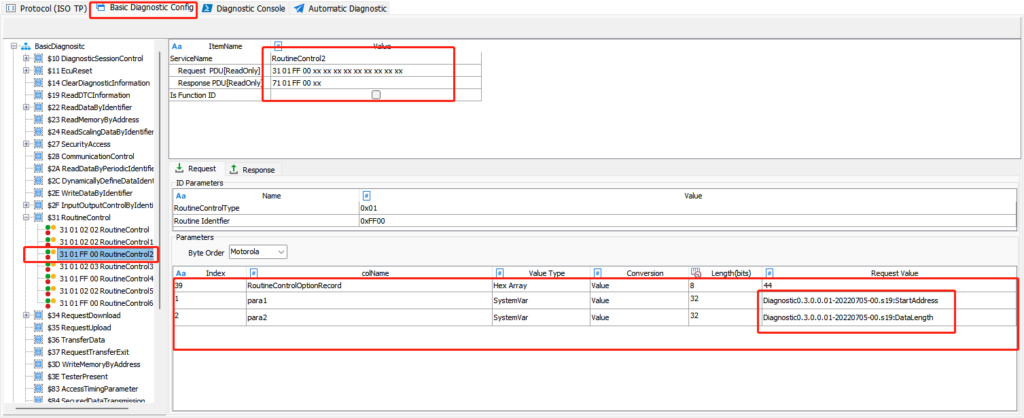

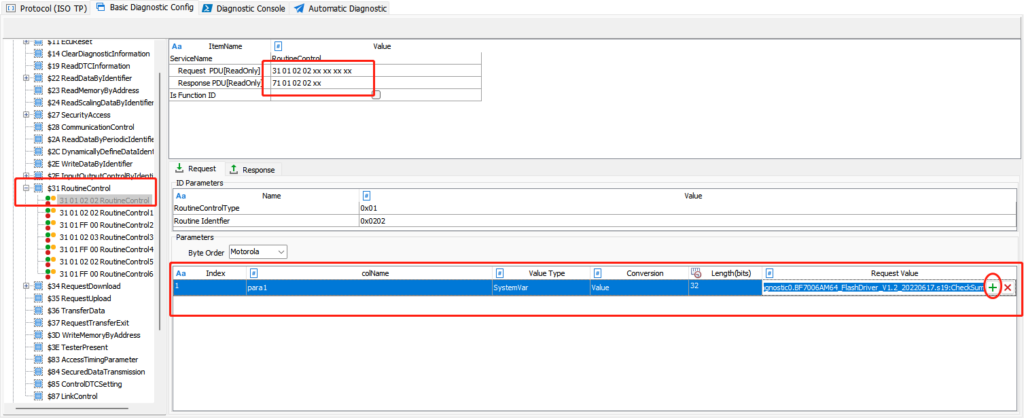

烧录完s19文件后必要进行一个校验，在31服务中创建一个新的服务，改好对应的数据，鄙人方参数中的“Value Type”里选择“SystemVar”，批改数据长度为32，最后增长变量。

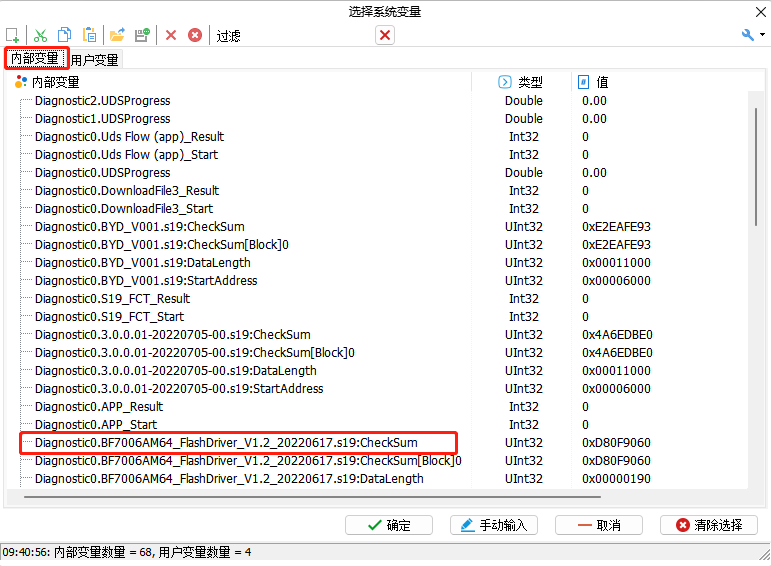

而后点击下方参数列表中右侧的+号，在内部变量中找到相应文件的校验参数。点击确定。

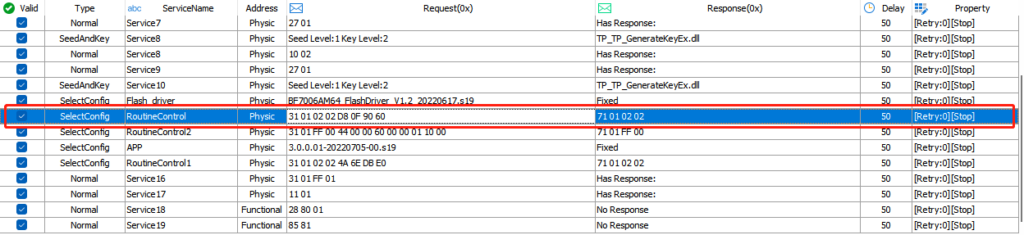

实现之后，再去把该作为增长至“Automatic Diagnostic”中相应烧录文件的流程后。
而后新建一个“擦除”作为，必要用到上面天生的两个参数。
而后把该作为增长至“Automatic Diagnostic”中。
5、增长新烧录文件
擦除过后，增长新的烧录文件，沉复上面的过程最后在校验，最后凭据配置文件把最后的过程增长上去。整个配置过程就实现了，点击左上角的启动后再点击诊断中的运行。
法式在刷写中。

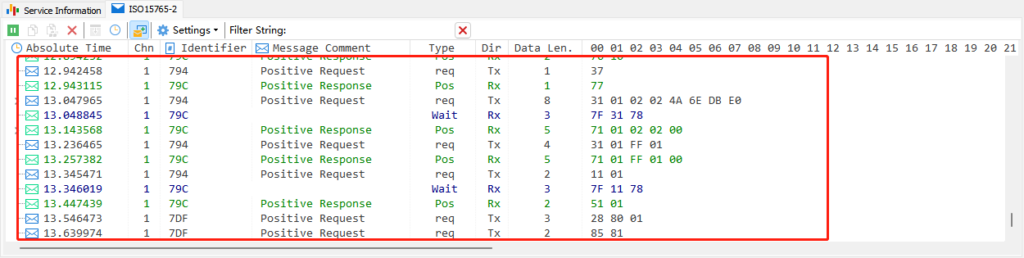

刷写实现后可鄙人面直观地观察到响应。
6、自动配置擦除服务

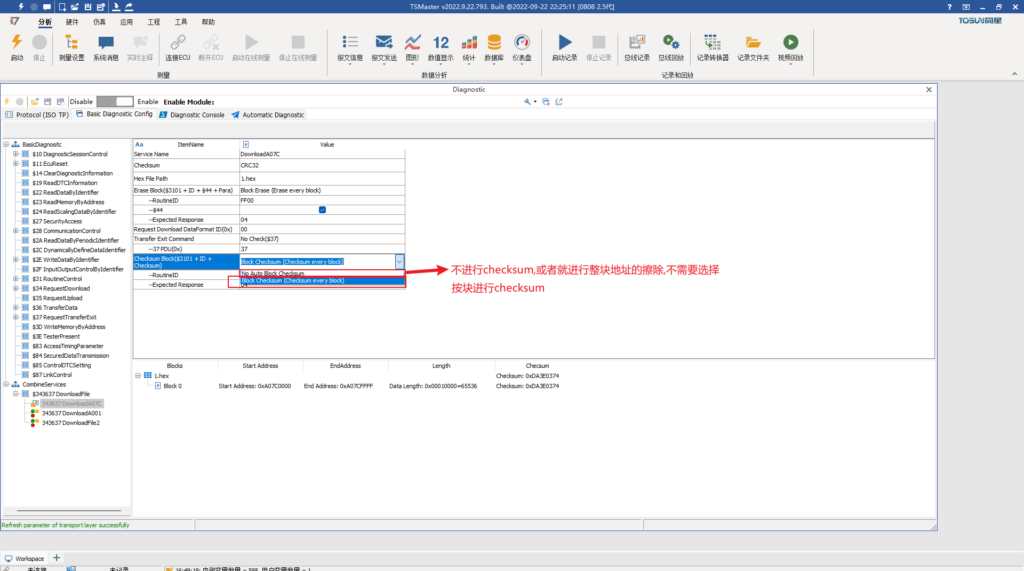

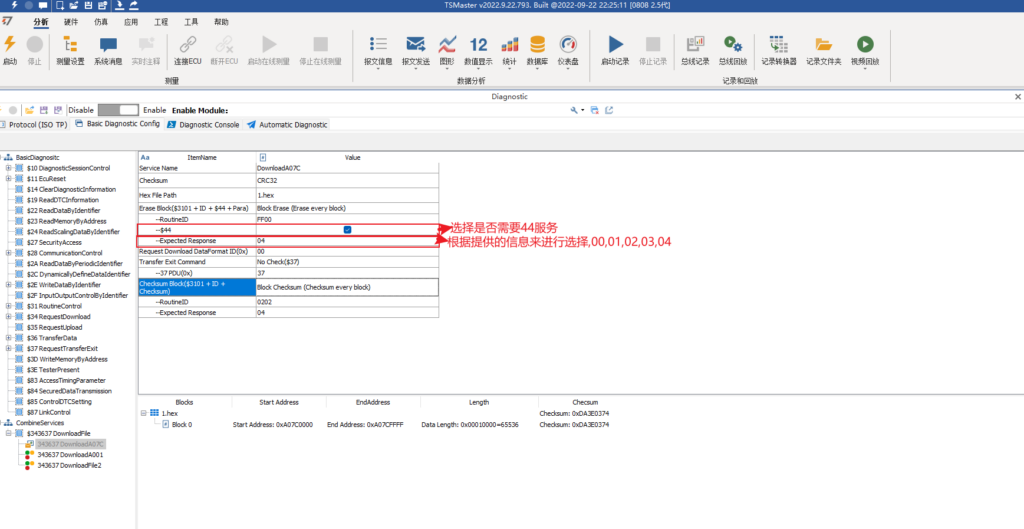

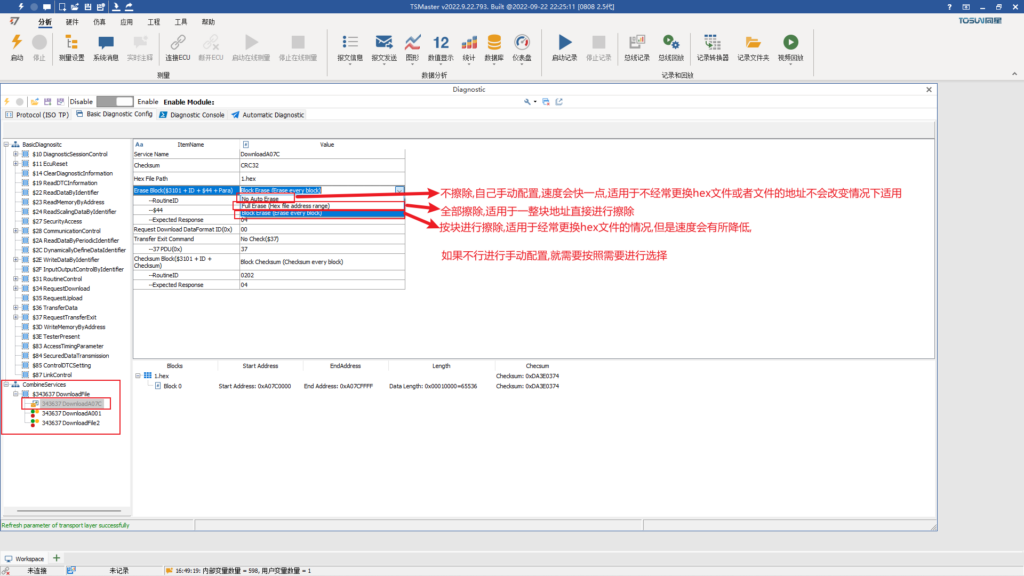

如不想手动配置擦除和checksum，能够自动配置擦除服务进行相应配置。

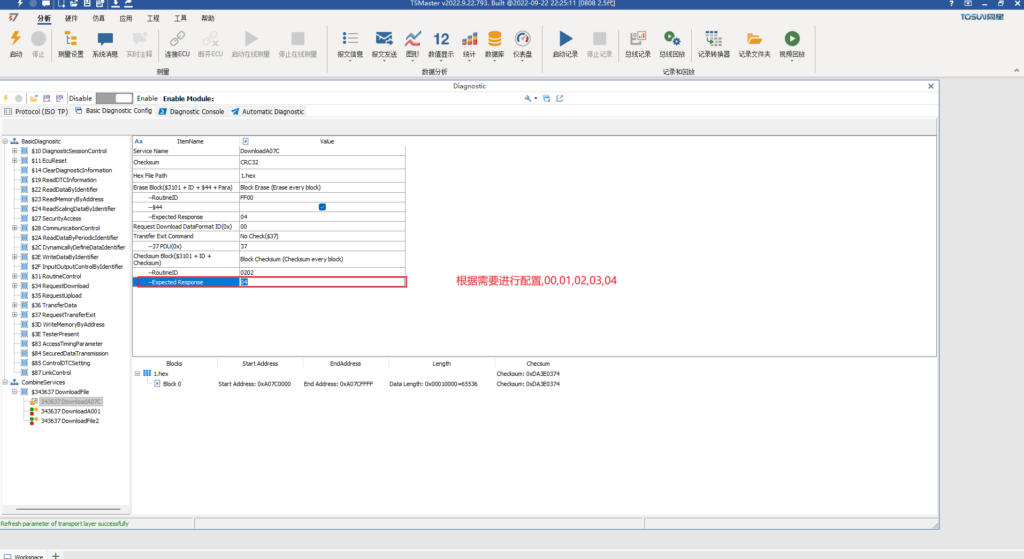

选择相应的回应报文。
Checksum。
